市面上蓝鹏、明锐、西克、基恩士激光测径仪主流输出分为三类：RS485 Modbus-RTU（推荐，高精度多数据）、4-20mA 模拟量（简易单尺寸）、以太网 TCP/IP（高端高速机型），下面分方案讲硬件接线、PLC 参数、程序、抗干扰、现场调试，适配钢筋焊接 / 轧制产线强干扰工况。
一、方案选型对比
表格
| 通讯方式 | 适用场景 | 优势 | 短板 | 钢筋测径推荐度 |
|---|---|---|---|---|
| RS485 Modbus-RTU | 绝大多数国产激光测径仪（蓝鹏 / 明锐 DDC） | 同时读取外径、偏差、上下限报警、温度、超差根数；精度无损耗、长线 1000 米、成本低 | 需写 Modbus 读写程序 | ★★★★★首选 |
| 4-20mA 模拟量 | 只需要读取单一线径、预算有限 | 接线简单、无需通讯程序 | 仅单一路径，偏差 / 报警无法同步传输，焊机干扰易跳数 | ★★★简易替代 |
| 以太网 TCP/IP | 基恩士 / 西克高端测径仪、多台组网 | 速度最快、多台并联、数据量大 | 需要 PLC 带网口，成本高 | ★★★高端产线 |
二、方案 1：RS485 Modbus-RTU 通讯（主流测径仪 + 三菱 FX/FX5U/Q）
1. 硬件选型
PLC 侧通讯配件
1）FX3U/FX3G：加装 FX3U-485-BD 通讯板2）FX5U：机身自带 RS485 端子，无需扩展板3）Q03U/Q06U：QJ71C24N-R2 串口模块
测径仪侧
绝大多数激光测径仪标配 RS485，协议 Modbus-RTU，出厂参数：9600/8N1，从站地址 1，测量外径存在保持寄存器 H0000、H0001（整数 + 小数位，手册查寄存器表）。
接线规范（抗干扰重中之重，焊机现场必屏蔽）

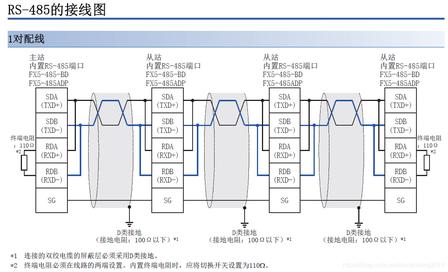

FX5U 485标准接线
双绞线屏蔽线：A (DA+) ↔ 测径仪 A；B (DB-) ↔ 测径仪 B；SG 信号地对接测径仪 GND
总线首尾两端开启 120Ω 终端电阻：PLC 板拨至 110Ω，测径仪终端电阻 ON
屏蔽层仅控制柜 PLC 侧单端接地，测径仪端屏蔽悬空，杜绝地环路漂移
485 信号线单独线槽，与变频器 380V 动力线、焊接主线间距≥30cm，垂直交叉走线
线缆穿过铁氧体磁环 2 圈，抑制焊机变压器高频干扰
2. PLC 软件参数配置（GX Works2/3）
FX3U（485-BD）
plaintext
MOV H40A1 D8120 // 9600波特、8数据位、1停止、无校验、Modbus主站 MOV K1 D8121 // 本站主站地址
程序内启用 Modbus 功能，使用MODRD 读寄存器、MODWR 写参数指令。
FX5U（内置 485）
工程→参数→FX5UCPU→模块参数→RS485 串口
通信协议：Modbus RTU（主站）
波特率 9600，数据位 8，停止 1，无校验
终端电阻开关拨至 110Ω（单对配线）
程序使用 ADPRW Modbus 读写指令（FX5U 专用简化指令）
Q 系列（QJ71C24N）
模块参数设置串口模式：Modbus RTU Master，统一波特率与测径仪匹配。
3. 标准读取程序示例（读取测径仪外径寄存器）
需求：测径仪从站地址 1，外径数据寄存器 H0，读取到 PLC D100（整数）、D101（小数）
FX5U ADPRW 简化程序
plaintext
LD M0 // 自动运行触发 ADPRW S1：K1 // 测径仪从站地址1 S2：H0 // 测径仪起始寄存器H0 S3：K2 // 读取2个连续寄存器 D1：D100 // PLC存储起始寄存器 S4：K0 // 读操作
执行后：D100 = 外径整数，D101 = 小数点后两位，触摸屏拼接显示 D100.D101 mm
FX3U MODRD 写法
plaintext
LD M0 MODRD S0 H0 K2 D100 S0：K1 从站地址 H0：测径仪寄存器起始地址 K2：读取2个寄存器 D100：PLC存放地址
4. 配套逻辑优化（焊机强干扰防丢包）
读写指令加100ms 定时脉冲触发（用 T0 定时 M0，避免 OB1 高频循环读写导致通讯卡顿）
增加通讯异常判断：D8400 通讯错误标志置位 M1，触发报警提示测径仪失联
数据软件滤波：连续 3 次读取数值偏差超阈值则沿用上次有效数据，过滤焊机起弧干扰跳变
三、方案 2：4-20mA 模拟量简易通讯（单尺寸采集）
适合只需要实时外径、不需要偏差 / 报警数据的低成本场景
1. 硬件配置
PLC 模拟量模块：FX3U-4AD / FX5U-4AD / Q64AD
测径仪设置：4mA = 量程下限，20mA = 量程上限（例 Φ0~Φ50mm，4mA=0mm，20mA=50mm）
强干扰必加：4-20mA 信号隔离器，切断焊机地环路，杜绝数值漂移跳变
2. 接线（四线制测径仪）
测径仪输出 4mA+ → 模块 I+测径仪输出 0V- → 模块 I-、COM 短接模块 24V 给测径仪供电，屏蔽双绞线单端接地
3. PLC 量程换算程序（三菱标准线性缩放）
FX3U-4AD 电流输入原始数值：4mA 对应 0，20mA 对应 4000例：测径量程 0~50mm
plaintext
LD M8000 MUL D0 K50 D1000 // D0=AD原始值0~4000 DIV D1000 K4000 D101 // D101=实际外径0~50整数 MUL D0 K500 D1002 DIV D1002 K4000 D102 // D102=小数点后一位
4. 模拟量抗干扰优化（钢筋焊机必做）
模拟量模块参数硬件滤波设 200ms
程序增加一阶惯性平滑滤波，消除焊机瞬时尖峰跳变
信号前端加装 RC 无源滤波端子，搭配隔离器双重防护
四、方案 3：以太网 TCP/IP 通讯（高端西克 / 基恩士测径仪）
硬件：FX5U/Q 系列自带网口，测径仪 RJ45 网口，交换机手拉手组网
协议：测径仪多为 MC 协议 / 专用工业 TCP，三菱使用Socket 通信（SP.SEND/SP.RCV）
优势：多台测径仪并联、毫秒级高速采集，适合全自动钢筋连续轧制产线
缺点：普通国产测径仪不支持，成本高，调试复杂
五、钢筋焊接 / 轧制现场通用抗干扰全套优化（通讯不稳核心解决）
1. 布线 EMC 规范
485 / 模拟信号线全程屏蔽双绞线，禁止普通平行线
强弱电桥架分离，焊机 380V 主线、变频器动力线单独敷设
屏蔽层仅 PLC 柜单点接地，接地铜排地阻＜4Ω，禁止两端接地形成地环路
通讯线缆避开焊接变压器、接触器、电磁阀等强辐射源，距离≥1.5m
2. 硬件滤波配套
RS485 总线两端 120Ω 终端电阻必须启用，长线缺一不可
模拟量回路强制加装 4-20mA 隔离器，解决焊机地电位差漂移
信号线加装铁氧体磁环，吸收变频器载波高频毛刺
测径仪 24V 独立开关电源，不和电磁阀、接触器共用电源
3. PLC 程序软件防抖
Modbus 读写采用定时脉冲，不持续循环读取，降低通讯负载
采集数值滑动平均滤波（取 5 次读数平均值输出）
通讯故障自锁报警：连续 3 次读取失败触发故障灯，停机提醒检修
数值突变限幅保护：单次外径波动超过 2mm 判定干扰，沿用前一次有效数据
六、常见通讯故障与快速排查
故障 1：Modbus 完全读不到数据
1）A/B 线接反，调换 485 两根线；2）测径仪从站地址、波特率与 PLC 不匹配，统一改为 9600 8N1；3）终端电阻未开启，长线信号反射丢失；4）屏蔽两端接地，断开测径仪侧屏蔽。
故障 2：数据频繁跳变、数值乱跳（焊机高发）
1）未加信号隔离器，加装 485 隔离中继 / 模拟隔离栅；2）通讯线与动力线同槽，重新分桥架；3）程序未做滤波，增加滑动平均、突变限幅逻辑。
故障 3：通讯偶尔断线、间歇性丢包
1）总线星型分叉接线，改为手拉手串联；2）接地不良，重新接等电位铜排；3）变频器载波过高，变频器参数下调载波至 2~4kHz。
故障 4：4-20mA 模拟量空载漂移、零点不准
地环路干扰，加装隔离器；模拟线屏蔽单端接地；模块加大硬件滤波时间。
七、钢筋产线标准落地配置（蓝鹏激光测径仪 + FX5U）
通讯方式：RS485 Modbus-RTU（读取外径、偏差、超差报警）
硬件：FX5U 内置 485、屏蔽双绞线、总线两端 110Ω 终端电阻、磁环
参数：9600 8N1，测径仪从站地址 1
程序：100ms 定时 ADPRW 读取，5 点滑动平均滤波，通讯故障报警
抗干扰配套：测径仪独立 24V 电源、信号线分线槽、焊机变频器加装进线 EMC 滤波器。
